Técnicos discutem Plano Estratégico de Ação do Sistema Aquifero Guarani
Nesta quarta-feira (21.07), representantes da Agência Nacional de Águas (ANA), Secretaria de Recursos Hídricos e Ambiente Urbano (SRHU), do Ministério do Meio Ambiente (MMA), Serviço Geológico do Brasil (CPRM) e da Superintendência de Recursos Hídricos da Secretaria de Estado do Meio Ambiente (Sema), se reúnem em Cuiabá para discutir a implementação do Programa Estratégico de Ação do Sistema Aquífero Guarani (PEA-SAG). A reunião vai acontecer na sede da Sema, às 15h.
Na reunião o representante da SRHU/MMA fará a apresentação dos resultados e instrumentos de gestão definidos no Programa Estratégico de Ação do Aquífero Guarani (PEA-SAG), aprovado pelos países que integram o sistema - Argentina, Brasil, Paraguai e Uruguai. Logo a seguir, o representante do Serviço Geológico do Brasil (CPRM) apresentará a proposta da Rede de Monitoramento de Água Subterrâneas (Rimas).
Os técnicos da Sema farão uma apresentação demonstrando em que estágio se encontra a implementação do Sistema de Informação e Rede de Monitoramentos de Recursos Hídricos em Mato Grosso e o representante da Agência Nacional de Águas (ANA), falará sobre as estratégias de implementação integrada do Sistema Nacional de Informação de Recursos Hídricos (SNIRH) e da Rede de Monitoramento de Águas Subterrâneas.
PLANO ESTRATÉGICO DE AÇÕES - O Plano Estratégico de Ações (PEA) foi construído de forma participativa, por meio da realização de diversos seminários temáticos e oficinas, por técnicos nos níveis federal, estadual e municipal, universidades e sociedade civil dos quatro países envolvidos.
No Plano Estratégico estão detalhadas várias ações propositivas a serem realizadas buscando atender os objetivos de preservação e uso adequado do Sistema Aquífero Guarani. Essas discussões foram incorporadas no Programa Nacional de Águas Subterrâneas - PNAS, Programa VIII do Plano Nacional de Recursos Hídricos – PNRH

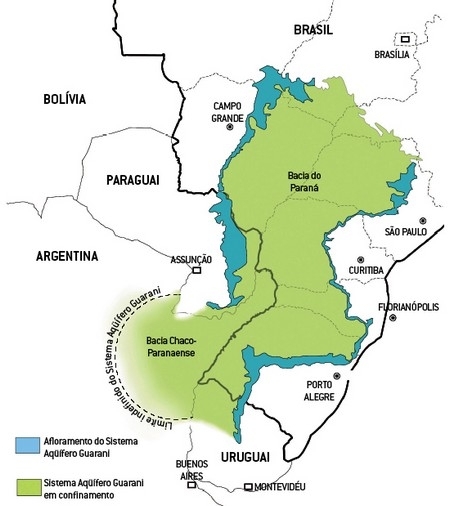

AQUÍFERO GUARANI – O Aquífero Guarani é o maior manancial de água doce subterrânea do mundo. Localizado na região centro-leste da América do Sul, entre 12º e 35º de latitude sul e entre 47º e 65º de longitude oeste, ocupando uma área de 1,2 milhões de Km², estendendo-se pelo Brasil (840.000l Km²), Paraguai (58.500 Km²), Uruguai (58.500 Km²) e Argentina (255.000 Km²).
Sua maior ocorrência se dá em território brasileiro (2/3 da área total), abrangendo os Estados de Goiás, Mato Grosso do Sul, Minas Gerais, São Paulo, Paraná, Santa Catarina e Rio Grande do Sul.
Esse reservatório de proporções gigantescas de água subterrânea é formado por derrames de basalto ocorridos nos Períodos Triássico, Jurássico e Cretáceo Inferior (entre 200 e 132 milhões de anos). É constituído pelos sedimentos arenosos da Formação Pirambóia na Base (Formação Buena Vista na Argentina e Uruguai) e arenitos Botucatu no topo (Missiones no Paraguai, Tacuarembó no Uruguai e na Argentina).
A espessura total do aquífero varia de valores superiores a 800 metros até a ausência completa de espessura em áreas internas da bacia. Considerando uma espessura média aquífera de 250 metros e porosidade efetiva de 15%, estima-se que as reservas permanentes do aquífero (água acumulada ao longo do tempo) sejam da ordem de 45.000 Km³.
O Aquífero Guarani constitui-se em uma importante reserva estratégica para o abastecimento da população, para o desenvolvimento das atividades econômicas e do lazer.
Sua recarga natural anual (principalmente pelas chuvas) é de 160Km³/ano, sendo que desta, 40 Km³/ano constitui o potencial explotável sem riscos para o sistema aqüífero
As águas em geral são de boa qualidade para o abastecimento público e outros usos, sendo que em sua porção confinada, os poços tem cerca de 1.500m de profundidade e podem produzir vazões superiores a 700m³/h.
A importância desse aquífero não reside apenas em sua extensão ou sua grande capacidade de armazenamento de água subterrânea, mas também à área de sua ocorrência, pois se trata de região com grande demanda pelo recurso hídrico.
Participam da reunião o diretor de Gestão da Agência Nacional de Águas, Paulo Lopes Neto; o consultor da SRHU para o SAG, Luiz Amore e Humberto José de Albuquerque, do Serviço Geológico do Brasil (CPRM).
Leia mais:
Por: José Luiz Flores Machado
O sistema aqüífero Guarani abrange cerca de 1,2 milhão de km2, espalhando-se pelo Paraguai, Uruguai, Argentina e oito estados brasileiros.
Nem todas as regiões, porém, são beneficiadas pelas bordas de afloramento e seus arredores, onde as águas costumam ter mais qualidade. A maior extensão das áreas privilegiadas fica no Paraguai, em São Paulo, no Rio Grande do Sul e no Mato Grosso do Sul. Os limites e as características do sistema aqüífero são pouco conhecidos na Argentina.
Maio de 1996. Em um workshop em Curitiba, o geólogo uruguaio Danilo Anton propôs o nome Guarani a uma camada aqüífera que, imaginava-se, seria transfronteiriça entre os quatro países que então formavam o bloco econômico do Mercosul. Este aqüífero chegou a ser considerado e divulgado na imprensa como o maior do mundo e seria constituído de um megarreservatório de água subterrânea doce e potável. Suas reservas estratégicas poderiam abastecer a população brasileira por cerca de 2.500 anos. De fato, diante desse cenário seria possível excluir de nossas preocupações uma futura crise da água, pois a Natureza nos teria presenteado com uma fonte de água subterrânea de boa qualidade e quase inesgotável.
Mas esses dados, em grande proporção fantasiosos, têm sido revistos por pesquisas com rigor científico que, em vez de diminuir sua importância para o futuro do Brasil, Argentina, Paraguai e Uruguai, procuram avaliar de forma mais realista sua ocorrência. A divulgação da existência de um grande aqüífero, entretanto, foi extremamente importante, pois, além de colocar em discussão o papel das águas subterrâneas no abastecimento futuro desses países, atraiu também o interesse do público leigo pelo tema.
Ainda não existem estudos detalhados sobre toda a área de ocorrência do Aqüífero Guarani no Brasil e nos outros paí-ses do Mercosul. Entretanto, teria sido melhor denominá-lo "Sistema Aqüífero Guarani", já que se trata de um conjunto heterogêneo de "unidades hidroestratigráficas" que podem conter muita, pouca ou nenhuma água. Sinteticamente, essas unidades poderiam ser descritas como formações geológicas portadoras de água, em maior ou menor quantidade. Algumas delas, exploradas há mais de cem anos, já foram estudadas por pesquisadores dos países do Mercosul.
No Brasil, oito estados abrigam partes do Aqüífero Guarani. Estudos realizados em quase todos indicaram grande descontinuidade na estruturação geológica. Isso ocorre, por exemplo, no Arco de Ponta Grossa (Paraná), onde as estruturas geo-lógicas e as intrusões vulcânicas dividem o sistema aqüífero em diversos fluxos independentes e limitados ao Brasil.
O estado de São Paulo apresenta excelente conformação estrutural, o que facilita a recarga, circulação e descarga das águas subterrâneas. (A recarga ocorre principalmente pela penetração das águas de chuva, e a descarga é a saída da água do subsolo, em direção aos rios ou outras estruturas geológicas, após lenta circulação no aqüífero.) O fluxo das águas, entretanto, não é transfronteiriço, restringindo-se aos limites paulistas. No Brasil, São Paulo está entre os estados mais privilegiados, pois é onde a potencialidade do Aqüífero Guarani mais se aproxima da noção divulgada pela imprensa.
No Mato Grosso do Sul as medidas de pressão das águas do aqüífero indicam fluxos das águas principalmente em direção ao rio Paraná. Com relação à qualidade das águas, em Santa Catarina e Paraná extensas áreas do aqüífero têm águas com alta salinidade (salobras), não potáveis. Em São Paulo e Mato Grosso do Sul, elas tornam-se mais salinas nas proximidades do rio Paraná, embora as condições geológicas e de fluxos da região sejam favoráveis a uma boa qualidade das águas. Mato Grosso, Goiás e Minas Gerais carecem de estudos mais aprofundados. Como as camadas aqüíferas estão próximas das áreas de recarga, as águas tendem a ter boa qualidade nesses três estados.
No Uruguai, a hidroestratigrafia do aqüí-fero é complexa e muito semelhante à que ocorre na fronteira oeste do Rio Grande do Sul. Sua conformação estrutural é favorável ao fluxo das águas, entretanto, os valores de salinidade aumentam próximo ao rio Uruguai, assim como a temperatura das águas.
Na Argentina predominam as águas termais e o sistema aqüífero é totalmente confinado em grandes profundidades. Na Província de Entre Rios, por exemplo, é possível observar-se um incremento exagerado na salinidade do aqüífero logo a partir do rio Uruguai, quando poços termais que tinham águas com aproximadamente 1.000 mg/l de sais passam a apresentar águas com mais de 100.000 mg/l de sais, quase três vezes o valor encontrado na água do mar.
O Paraguai, apesar da extensa área aflorante, mostra também grande heterogeneidade hidrogeo-lógica e águas de boa qualidade. Entretanto, apresenta em sua porção confinada pelas rochas basálticas, nas proximidades do rio Paraná, uma extensa faixa de águas salobras e termais.
Aqüíferos Diversificados
Muitos trabalhos de detalhe ainda devem ser feitos para permitir uma definição da real potencialidade do Aqüífero Guarani. Um trabalho no Rio Grande do Sul aponta para uma direção contrária das interpretações atualmente consideradas verdadeiras. Nele a abordagem do tema foi direcionada para uma definição: afinal de contas, o que é o Aqüífero Guarani? Tal pergunta só pode ser respondida se forem levadas em conta suas características hidroestratigráficas e suas condições estruturais. A abordagem exclusiva do ponto de vista hidrogeológico é mais factível quando trata de uma camada aqüífera bem delimitada e conhecida, o que não é o caso do Aqüífero Guarani, pelo menos naquele estado. Esse aqüífero é bastante diversificado quanto a seu modo de ocorrência, pois um hidrogeó-logo que tivesse sua experiência centrada no estado de São Paulo teria percepção muito diferente da realidade observada por outro que se ocupasse do abastecimento público ou mesmo agrícola e industrial, no Rio Grande do Sul.
O Aqüífero Guarani situa-se dentro das bacias geológicas do Paraná e Chaco-Paranaense e nelas ocupa um espaço de 1,2 milhão de km2. A evolução estrutural dessa grande área pressupõe que esforços tectônicos intensos propiciaram a ocorrência de extensas zonas de fraqueza. O embasamento das bacias geológicas onde se encontram as camadas aqüíferas data da criação do supercontinente de Gondwana. Sua evolução durante a era Paleozóica (entre 545 milhões e 248 milhões de anos atrás) indica que três seqüências foram depositadas e influenciadas por zonas de fraqueza de direções dominantes nordeste e noroeste, freqüentemente reativadas.
Durante a era Mesozóica (a época dos grandes dinossauros, entre 248 milhões e 65 milhões de anos atrás) foram depositadas duas seqüências: uma sedimentar e outra vulcânica. A partir delas originaram-se o Aqüífero Guarani e a unidade hidroestratigráfica confinante, constituída de rochas basálticas e denominada de Serra Geral. As duas seqüências foram influenciadas pela abertura do oceano Atlântico, originando-se nessa época um terceiro elemento estrutural de direção leste-oeste.
As primeiras interpretações em mapas abrangendo grandes áreas do Aqüífero Guarani não levaram em consideração sua complexidade estrutural. Isso ocorre por causa do efeito da escala (é mais difícil desenhar um panorama detalhado de uma área grande), e não do desconhecimento pelos estudiosos da influência dessas estruturas nas camadas aqüíferas. Como conseqüência, todas as variáveis analisadas desconsideraram o efeito das descontinuidades estruturais no arcabouço das camadas aqüíferas, e geraram uma expectativa de homogeneidade impossível de ocorrer. Esse efeito é sugerido quando visualizamos a figura que mostra sua localização no países do Mercosul (ver mapa à direita). Essa figura em pequena escala possui apenas valor demonstrativo, dando-nos idéia das dimensões do aqüífero.
O Aqüífero no Rio Grande
Na porção gaúcha do Sistema Aqüífero Guarani é possível constatar que ele é intensamente influenciado por importantes e extensos sistemas de falhas geológicas. O estudo, sem ultrapassar as divisas do estado, reconhece que pelo menos três grandes sistemas, entre as inúmeras estruturas que afetam o Aqüífero Guarani, são fundamentais para a compreensão de seu funcionamento hidroestratigráfico, hidráulico e hidroquímico.
As principais estruturas responsáveis pela compartimentação do Aqüífero Guarani compõem-se de três grandes sistemas de falhas regionais: Dorsal de Canguçu, Jaguari-Mata e Terra de Areia-Posadas. A partir da localização desses três sistemas de falhas, o aqüífero foi compartimentado em quatro blocos de maior importância, denominados de: Oeste, Central-Missões, Norte-Alto Uruguai e Leste, de acordo com seu posicionamento geográfico .Cada compartimento estrutural tem características muito particulares quanto às condições geológicas, geomorfológicas e hidrogeológicas. Essa situação proporciona potencialidades muito diferentes nas camadas aqüíferas.
A noção e a comprovação da existência desses blocos, com características diferenciadas na estruturação tectônica e na composição das rochas, mostram de maneira inequívoca que o Aqüífero Guarani é um sistema totalmente descontínuo, conflitante com a denominação "mar de água doce", sugerida, como dissemos anteriormente, pela extensão regional das rochas que compõem suas camadas aqüíferas.
Constituição Complexa
Estabelecida e delimitada a ocorrência de quatro grandes compartimentos em nível regional, a próxima meta a ser alcançada é determinar o reflexo que essa compartimentação teve no arcabouço hidroestratigráfico do aqüífero, ou seja, em que nível essa compartimentação afetou a distribuição das camadas aqüíferas. Originalmente o Aqüífero Guarani foi definido como um conjunto aqüífero de idade Mesozóica, integrado por rochas sedimentares dos períodos Triássico ao Jurássico (de 248 milhões a 142 milhões de anos atrás). Corresponderia às formações geológicas batizadas como Botucatu, Pirambóia e Rosário do Sul. (Nomes de formações geológicas podem se referir, por exemplo, às cidades ou regiões onde as formações foram inicialmente descritas, mas isso não significa que existam apenas lá.) No Rio Grande do Sul, devido à ocorrência dessas compartimentações, a evolução geológica do Aqüífero Guarani mostrou maior complexidade quando comparado ao restante do Brasil. Em alguns aspectos, poderíamos dizer que estamos escrevendo sobre "outro" Aqüífero Guarani.
A constituição litológica do Aqüífero Guarani corresponde a uma sucessão de camadas areníticas, intercaladas por outras mais argilosas plano-paralelas ou em forma de lente. As rochas sobre as quais o conjunto aqüífero se assenta são do período Permiano (mais de 248 milhões de anos atrás), de origem sedimentar marinha, que gradativamente sofrem processo de continentalização, até alcançar uma fase de desertificação ainda nessa época muito antiga. Posteriormente, durante o Triássico (de 248 milhões a 206 milhões de anos atrás) houve deposição predominantemente fluvial, lacustre e de planície de inundação de rios. No Jurássico (de 206 milhões a 142 milhões de anos atrás) só ocorreram sedimentações na última fase. Finalmente, no Eocretáceo (cerca de 130 milhões de anos atrás) estabeleceu-se uma sedimentação arenosa eólica na forma de extenso deserto, que cobriu grande parte da área que corresponde ao Aqüífero Guarani, assemelhando-se ao que hoje é o deserto do Saara.
Do exposto anteriormente, deduz-se a presença de uma constituição extremamente complexa do arcabouço hidroestratigráfico do Aqüífero Guarani no Rio Grande do Sul. Ela compreende pelo menos nove unidades hidroestratigráficas, sendo uma depositada entre o final do Permiano e o início do Triássico, seis do Triássico, uma do final do Jurássico e outra do início do Cretáceo. Aqui está ressaltada uma marcante diferença com a ocorrência do Aqüífero Guarani no estado de São Paulo, onde somente são encontradas duas unidades hidroestratigráficas: Pirambóia e Botucatu.
Com essas informações se chega a um impasse, pois não estamos em presença de um único aqüífero e sim de um "sistema aqüífero" Guarani. Suas camadas aqüíferas não são unicamente originadas de dunas de um antigo deserto, como os arenitos Botucatu, e sim de intercalações de camadas com diferentes origens e permeabilidades, portanto, com mais ou menos água. Desse modo, quando falamos ou escrevemos "Aqüífero Guarani", na realidade estamos simplificando um conceito de sistema aqüífero.
A distribuição dessas unidades hidroestratigráficas depende de sua posição e história deposicional. O compartimento Oeste, por exemplo, possui afloramentos da unidade hidroestratigráfica Guará, que não são encontrados em outros compartimentos. Algumas camadas aqüíferas triássicas também se restringem a determinado compartimento, estando ausentes nos demais.
Como se pode constatar, o agora denominado Sistema Aqüífero Guarani, ao contrário da crença popular e da divulgação na mídia de que é um grande "mar de água doce", na realidade é um sistema heterogêneo de camadas sedimentares de várias origens, depositadas em um intervalo de mais de 100 milhões de anos, com porosidades e permeabilidades muito variáveis, que vão influenciar em sua potencialidade aqüífera.
Potencialidade Variável
O Sistema Aqüífero Guarani compreende um ambiente geológico heterogêneo, o que torna difícil a compreensão dos fenômenos de fluxo de suas águas na grande área onde ocorre. Desse modo, para possibilitar seu estudo, um arcabouço hidrogeológico heterogêneo foi estabelecido e, em conjunto com a compartimentação espacial, tornou possível o delineamento da potencialidade aqüífera de cada unidade que compõe o grande sistema aqüífero.
A unidade hidroestratigráfica Botucatu tem uma ampla distribuição em toda a área de ocorrência do Sistema Aqüífero Guarani no estado. É constituída por arenitos de grãos finos a médios, rosados e com grandes estratificações cruzadas relacionadas com dunas de ambiente desértico. Os poços perfurados nessa unidade apresentam uma potencialidade muito variável. Nos compartimentos Oeste e Norte-Alto Uruguai é possível conseguir uma excelente vazão, que pode superar 200 m3/h. Entretanto, essa unidade também pode se apresentar como improdutiva em partes dos compartimentos Oeste, Central-Missões e Leste.
A unidade hidroestratigráfica Guará restringe-se unicamente ao compartimento Oeste, tendo sido confundida com a Botucatu, apesar das grandes diferenças de caráter sedimentológico. Compõe-se de arenitos finos a médios, amarelados a esbranquiçados, estratificação planar (horizontal) e por vezes cruzada (inclinada). É um dos principais aqüíferos do Rio Grande do Sul e as vazões dos poços podem alcançar até 150 m3/h, sendo que sua área de ocorrência avança em direção ao Uruguai.
As unidades hidroestratigráficas Arenito Mata e Caturrita ocorrem apenas no compartimento Central-Missões. Suas litologias variam entre um arenito predominantemente fino e um siltito (rocha intermediária entre arenito e argila) avermelhado, muitas vezes em forma de lente. Sua disposição geomorfológica e estrutural não permite grande armazenamento de águas. São raros os poços com vazões acima de 5 m3/h.
As unidades hidroestratigráficas Alemoa e Sanga do Cabral também aparecem apenas no compartimento Central-Missões. Suas litologias são respectivamente siltitos argilosos avermelhados e arenitos muito finos, argilosos e avermelhados. As duas unidades são praticamente improdutivas e isolam camadas aqüíferas. As unidades hidroestratigráficas Passo das Tropas I e II também se restringem ao Central-Missões. Sua composição é de arenitos médios a grosseiros, rosados a avermelhados, com estratificação cruzada acanalada, de origem fluvial. Diferenciam-se pelas menores vazões e melhor qualidade da água na primeira unidade e vazões que podem ser superiores a 100 m3/h na segunda unidade.
A unidade hidroestratigráfica Pirambóia é aquela que está por baixo de todas as camadas no Sistema Aqüífero Guarani. Pelo conhecimento atual da geologia do Rio Grande do Sul, ela se encontra nos compartimentos Oeste, Central-Missões e Leste. Ela compõe-se predominantemente de arenitos finos a muito finos avermelhados e siltitos, com estratificações cruzadas de grande porte, relacionadas com dunas de ambiente desértico. As vazões variam entre 3 m3/h e 100 m3/h.
Com essa composição hidroestratigráfica, o Sistema Aqüífero Guarani não apresenta homogeneidade com relação à sua potencialidade, com poços secos em camadas quase impermeáveis, que isolam outras camadas aqüíferas de boa permeabilidade e poços de ótima vazão.
Além da disponibilidade variável, nem sempre é possível obter água potável de boa qualidade nesse sistema . Não há homogeneidade tampouco com relação à qualidade. Extensas áreas de águas ficam aquém dos padrões de potabilidade, mas têm excelente potencial de uso em estâncias turísticas de águas minerais e termais.
O extenso reservatório de água que se estende por quatro países, por fim, revela-se extremamente dividido em compartimentos, devido a sua evolução geológica. Como resultado desse processo de mais de 100 milhões de anos, o sistema aqüífero apresenta um conjunto heterogêneo de camadas com características diferentes quanto à quantidade e qualidade de águas na ampla região onde ocorre. Essa afirmação, baseada em dados e evidências geológicas, contrapõe-se à visão simplista de um recurso natural quase inesgotável, de fácil obtenção e integralmente de água doce potável. Sua potencialidade, apesar de grande pela extensa área que ocupa, deve ser encarada com reservas, pois cria expectativas que poderão não se confirmar.
POR: JOSÉ LUIZ FLORES MACHADO
